| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
| 環境濕渡 | 40%～60% | ＜80% | / |
| 被測電壓頻率 | 50Hz±1Hz | 10Hz～1000Hz | / |
| 接收機工作電壓 | 7.4V±0.5V | 7.4V±1V | / |
| 發射機工作電壓 | 11.1V±0.5V | 11.1V±1.5V | / |
| 外電場、磁場 | 應避免 | ||
| 被測電纜位置 | 被測電纜處于柔性線圈的近似幾何中心位置 | ||

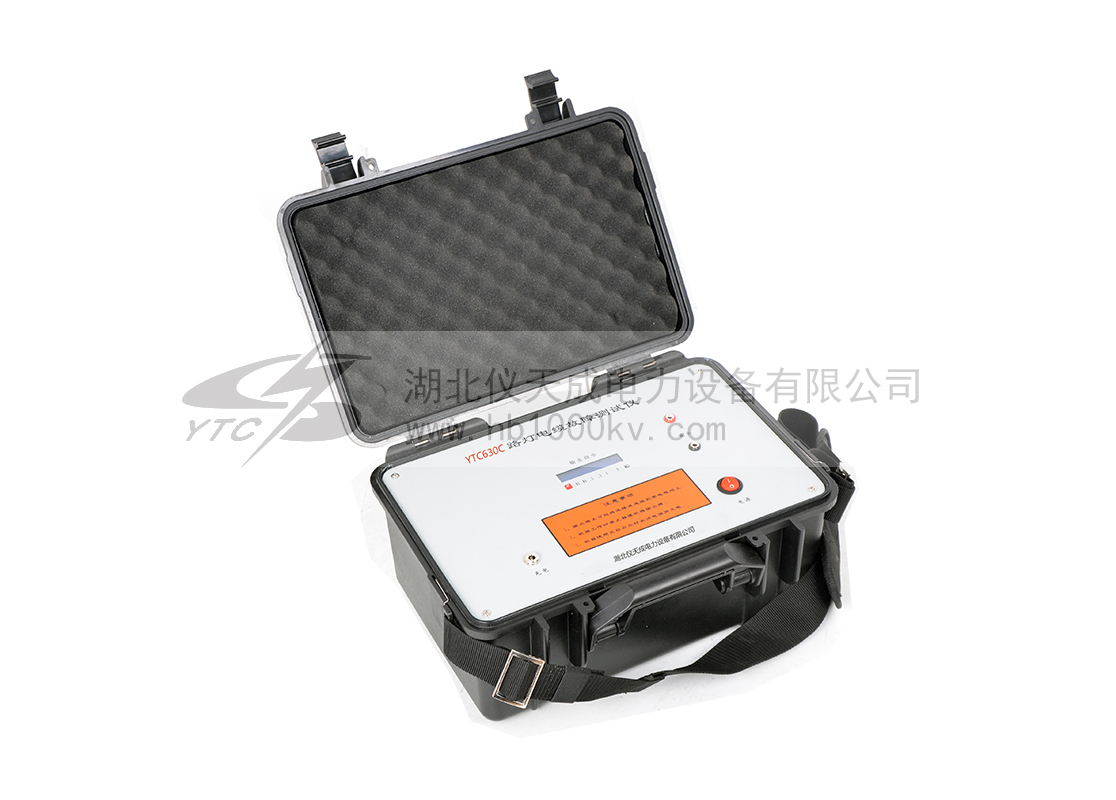

| 功 能 | 產生脈沖編碼電流信號；顯示剩余電池電壓 |
| 電 源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
| 顯示模式 | 超大LCD實時顯示剩余電池電壓 |
| 脈沖電壓 | 500V |
| 脈沖電流 | 最大30A（取決于回路電阻的大小） |
| 脈沖頻率 | 1次/秒 |
| 脈沖寬度 | 2ms |
| 發射信號 | 棒圖動態顯示發射信號 |

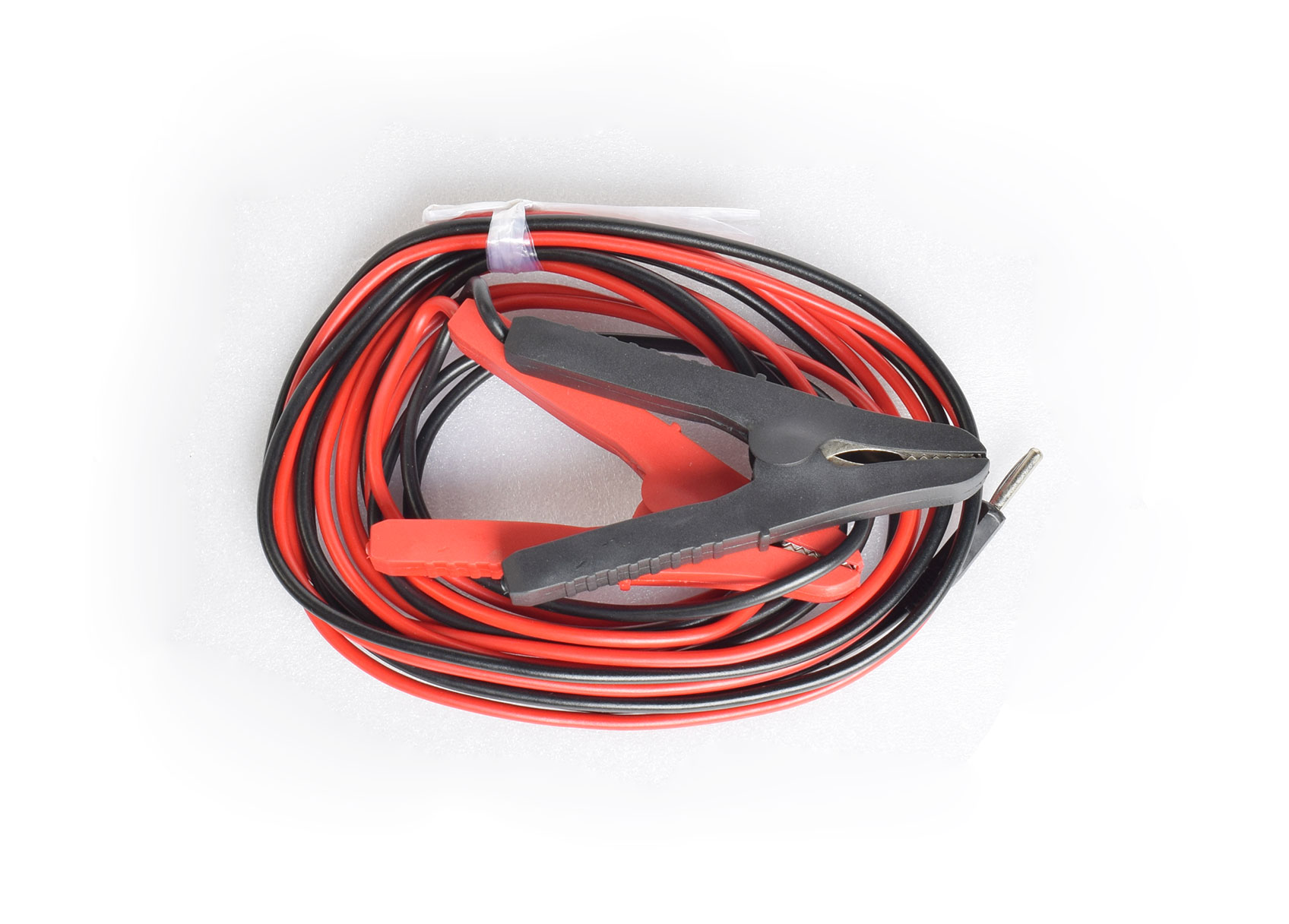

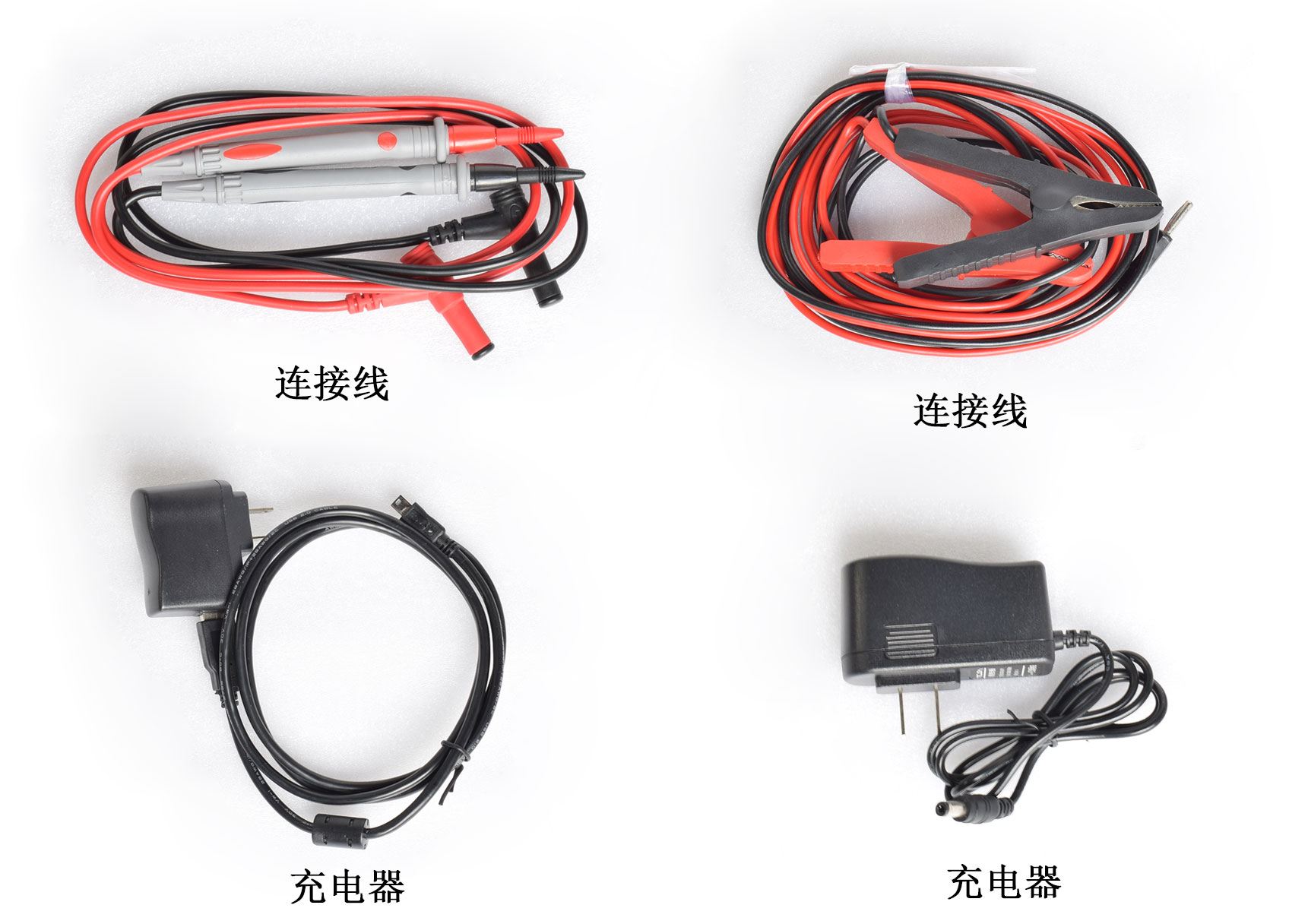

| 測試線長 | 3米，帶鱷魚夾，紅黑各1條 |
| 工作溫度 | -10℃～40℃ |
| 存儲條件 | -20℃~50℃，≤95％RH, 無結露 |
| 背光控制 | 有，白色背光燈 |
| 尺 寸 | 320mm×275mm×145mm |
| LCD尺寸 | 128mm×75mm |
| LCD顯示域 | 124mm×67mm |
| 儀表質量 | 發射機：2.5kg |
| 總質量：3.3 kg（含接收機） | |
| 外包裝尺寸 | 長寬高400mm×245mm×335mm |
| 電池電量 | 當電池電壓低于9.65V時，電池電壓低符號顯示，提醒給電池充電；低于9.5V時，設備自動關機 |

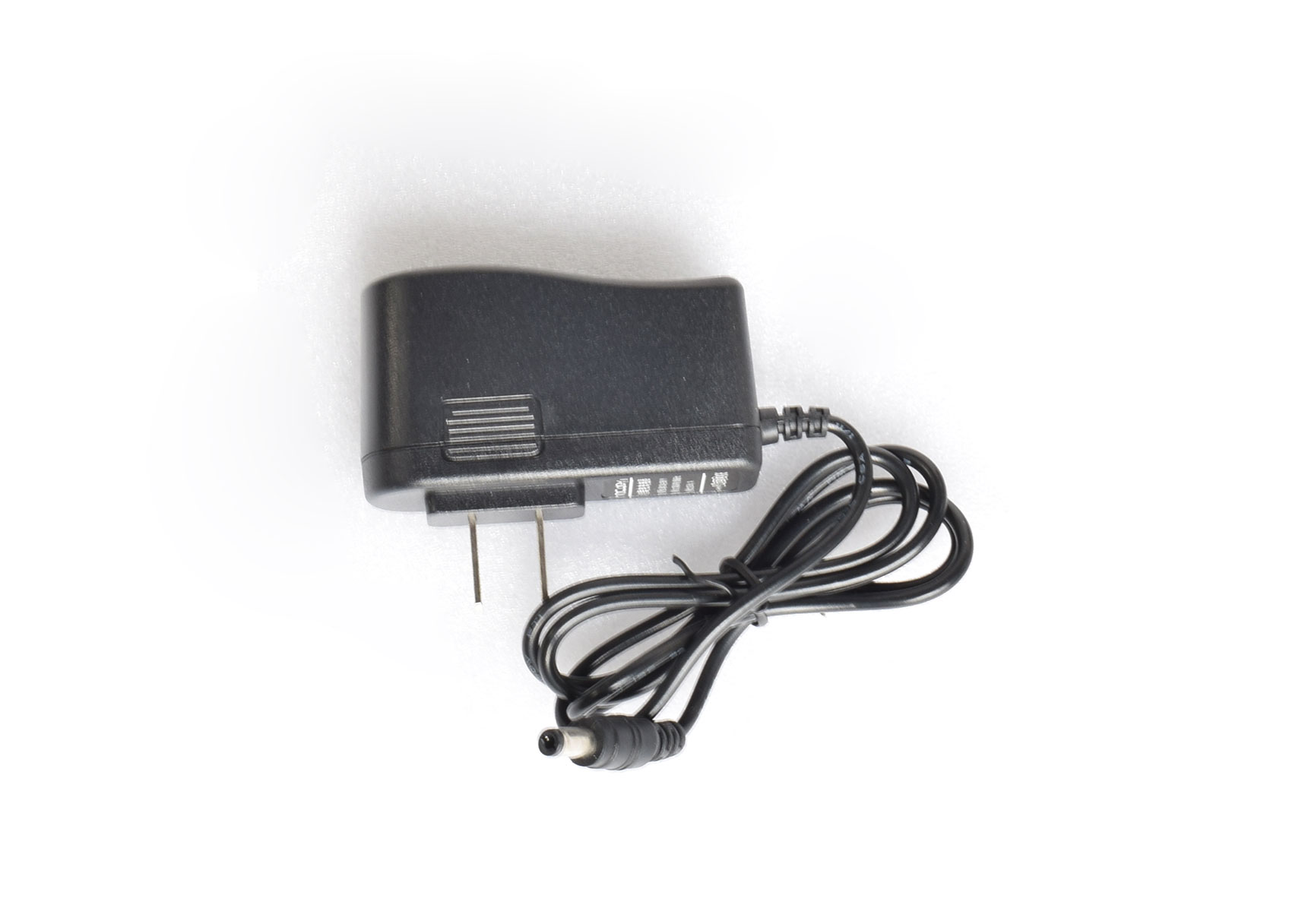

| 充 電 器 | 12.6V DC充電器 |
| 充電接口 | 圓形充電接口，DC標識 |
| 抗 壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
| 耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
| 電磁特性 | IEC61326(EMC) |
| 參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |

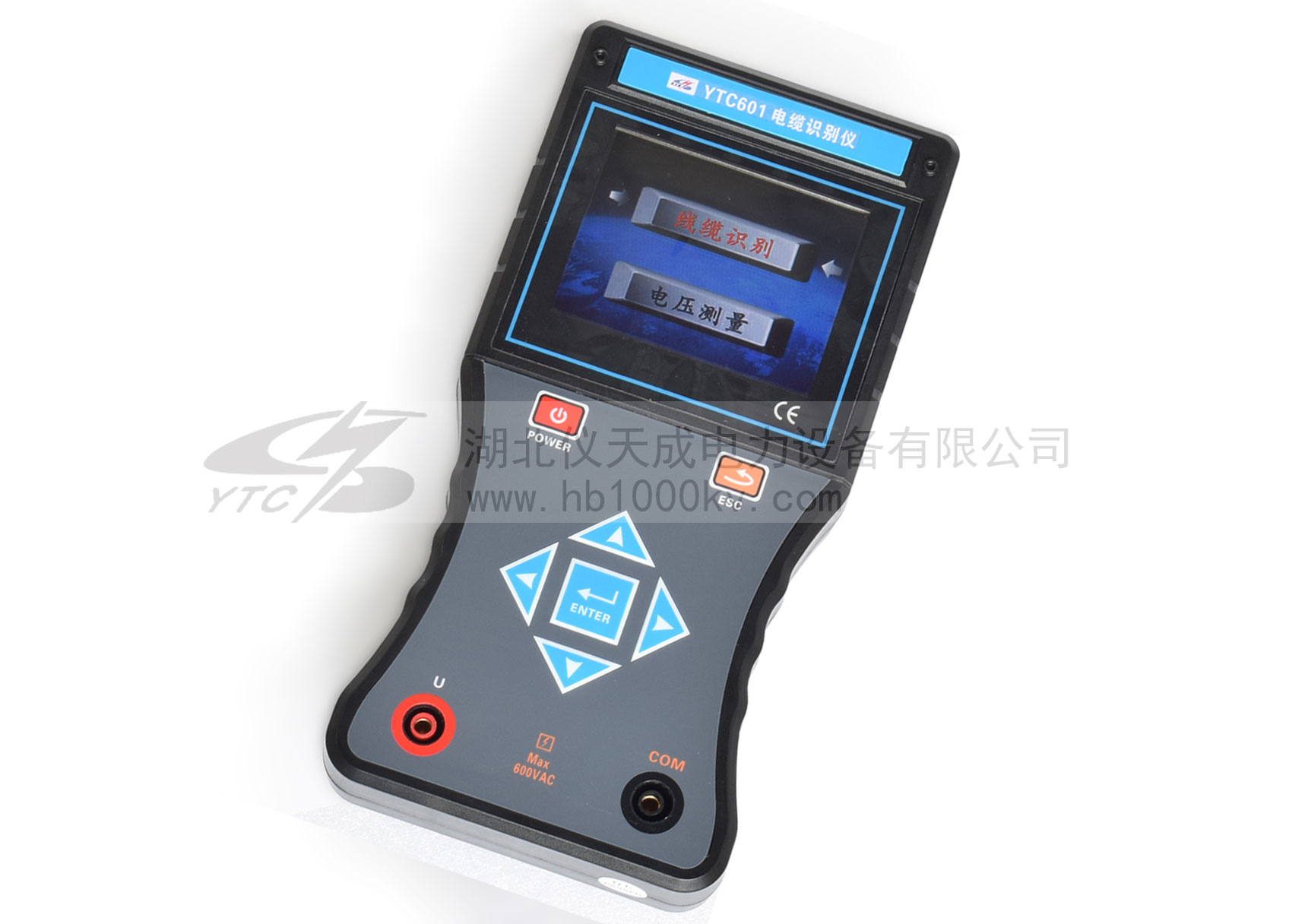

| 功 能 | 識別并解碼脈沖電流信號；交流電壓測量 |
| 電 源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時 |
| 額定電流 | 約180mA max |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色電子表盤指示 |
| 電纜識別成功 | 綠色光柵順時針動態指示 |
| 非目標電纜 | 紅色光柵逆時針動態指示 |
| 接收幾尺寸 | 長寬厚207mm×101mm×45mm |
| 柔性線圈 | 長約630mm，線徑6 mm或12.5mm |
| 線圈內徑 | φ200mm |
| 引線長度 | 柔性線圈引線長度：2m |

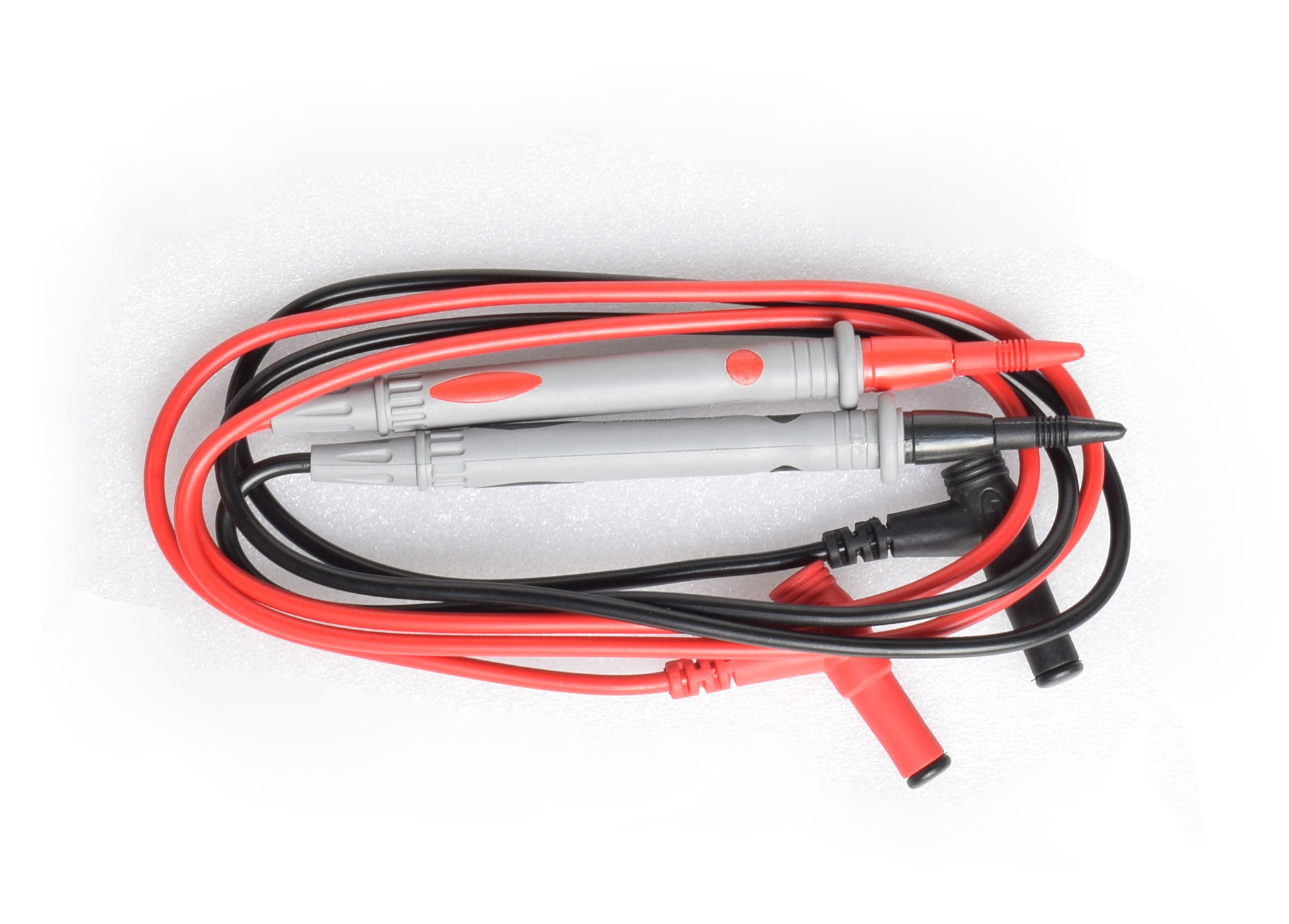

| 電壓測試線 | 長1m (紅黑各1條) |
| 檢測范圍 | 線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號；檢測回路電阻為2kΩ時，需保證發射機電池電量為10V以上 |
| 電壓量程 | AC 0.01V～600V(50Hz/60Hz) |
| 電壓精度 | ±1%±1dgt |
| 識別信號 | 彩色光柵動態顯示信號強度 |
| 檢測速率 | 約1次/秒 |
| 增益調節 | 6級，按左右箭頭鍵調節信號放大倍數，指針處于電子表盤的中間到三分之二處最佳 |
| 背光控制 | 按上下箭頭鍵可以調節LCD背光亮度 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電 |

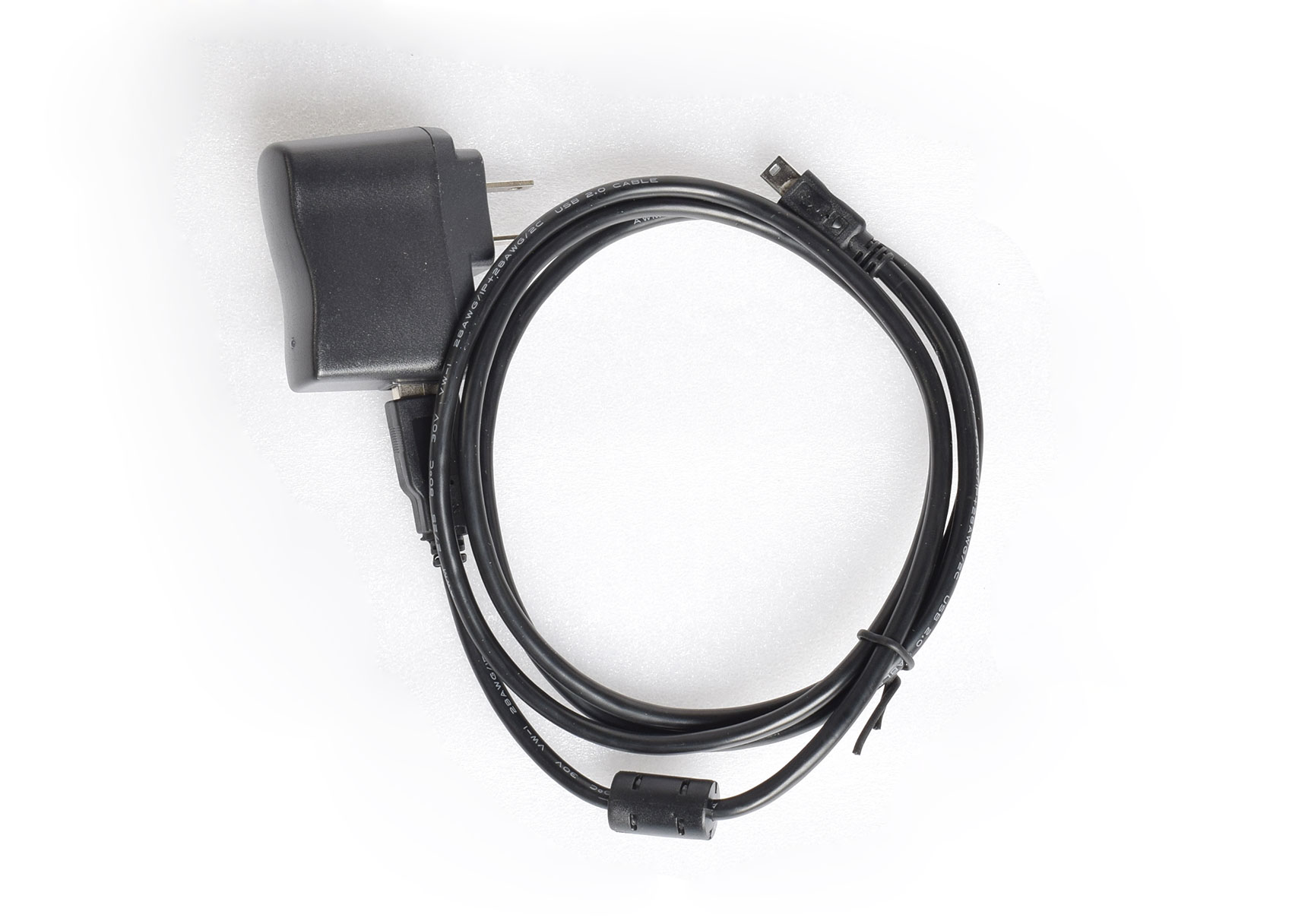

| 充 電 器 | 9V DC USB接口充電器 |
| 充電接口 | USB充電接口 |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃~50℃，≤95％RH, 無結露 |
| 接收機質量 | 接收機：370g(帶電池) |
| 電流鉗：172g | |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
